Anwendung:
Das Online-Transformatorölfiltrationssystem ist eine Hochvakuum-Reinigungsanlage für dielektrisches Öl, eine Lösung zur Rückgewinnung von dielektrischem Öl. Die Ölfiltrationsanlage ist speziell für die Behandlung von gebrauchtem und altem Transformatoröl, gegenseitigem Öl und Schaltöl. Im Vergleich zum einstufigen Typ verwendet diese Maschine das zweistufige Vakuumsystem, das den Arbeitsvakuumwert der Maschine stark verbessern kann, sodass Wasser, Gas und Verunreinigungen im Transformatoröl hoch-effizient entfernt werden können, wodurch der Druck erhöht wird Kraft und Qualität des Öls, stellen Sie sicher, dass das elektrische Gerät sicher läuft.
Merkmale:
1 Gemäß den Anforderungen der Feldarbeit rüstet dieses Online-Transformatorölfiltersystem Autoräder aus, die durch Traktion leicht an jeden Arbeitspunkt bewegt werden können. Es kann km pro Stunde bewegt werden, was für die Arbeit an wilden Orten geeignet ist.
2 Die Maschine wird speziell zum Vakuumfüllen von Öl und Trocknen für Kraftübertragungsgeräte mit über 110 kV eingesetzt.
3 Es eignet sich besonders zum Reinigen von Transformatoröl, das sich auf Feldern befindet. Diese Maschine kann Transformatoröl ernsthaft zurückgewinnen. Das behandelte Transformatoröl kann im Transformator wiederverwendet werden.
Maschinenparameter:
|
|
Artikel
|
Einheit |
ZJA-30 |
ZJA-50 |
ZJA-75 |
ZJA-100 |
ZJA-150 |
ZJA-200 |
ZJA-300 |
|
Fließrate |
L/H |
1800 |
3000 |
4500 |
6000 |
9000 |
12000 |
18000 |
|
|
Vakuumgrad |
Mpa |
-0.092- -0.099 |
|||||||
|
Ultimatives Vakuum |
Mpa |
Kleiner oder gleich 50 |
|||||||
|
Arbeitsdruck |
Mpa |
Kleiner oder gleich 0.3 |
|||||||
|
Arbeitstemperatur |
Grad |
45 - 65 |
|||||||
|
Stromversorgung |
|
380V/50Hz (oder nach Bedarf) |
|||||||
|
Lärm |
dB(A) |
Kleiner oder gleich 78 |
|||||||
|
Heizleistung |
kW |
30 |
45 |
54 |
72 |
120 |
150 |
192 |
|
|
Totale Kraft |
kW |
34 |
49 |
60 |
79 |
131 |
170 |
207 |
|
|
Einlass-Auslass-Größe |
mm |
25 |
32 |
42 |
42 |
50 |
50 |
60 |
|
|
Gewicht |
Kg |
650 |
850 |
900 |
1150 |
1450 |
1600 |
1950 |
|
|
Größe (mm)
|
L |
1450 |
1600 |
1800 |
1900 |
2200 |
2200 |
2300 |
|
|
W |
1000 |
1100 |
1250 |
1250 |
1500 |
1550 |
1800 |
||
|
H |
1800 |
1800 |
1900 |
2100 |
2200 |
2300 |
2500 |
||
|
Ölindex nach der Behandlung
|
Die Spannung unterbrechen |
KV |
75 |
||||||
|
Wassergehalt |
ppm |
3-5 |
|||||||
|
Gasgehalt |
Prozent |
Kleiner oder gleich 0.1 |
|||||||
|
Verunreinigung
|
µm |
1 - 5 No free carbon |
|||||||
Maschinenleistung:
OIL SPEC (Nachbehandlung)
Wasser: Weniger als oder gleich 5 PPM
Filter Fineness: Less than or equal to 5 µm (or Less than or equal to 1 µm)
Dielektrikum: Größer oder gleich 65kV75kV
Entgasung: Weniger als oder gleich 0,1 Prozent
Durch Hinzufügen von ZJA mit BZ-Entfärbungsgerät kann die Maschine auch Säure, Schlamm, Kohlenstoff behandeln und Farbe entfernen.
Ölfarbe: besser als L=0.5
Säurewert: Weniger als oder gleich {{0}},01 MgK0H/g
Löslicher Säure-PH-Wert: =57
Dielektrikum losstangent tg(90 Grad) Prozent: Kleiner oder gleich 0,002
Maschinenspezifikation:
Durchflussrate in L/H: 600 18,000
Vakuumbereich in MPa: -0.092-0.099
Arbeitsdruck in MPa: Kleiner oder gleich 0.3
Max. Vakuumbereich in Pa: Kleiner oder gleich 5
Temperaturbereich Grad: 45 80
Optimierte Strukturen:
Entwässerungssystem (Entgasung).
Filtersystem
Ölheizung
Schalttafel
Vakuumpumpe Wälzkolbenpumpe, Schraubenpumpe
Kühlsystem und Kondensationssystem
Auto-Kontroll- und Schutzsystem

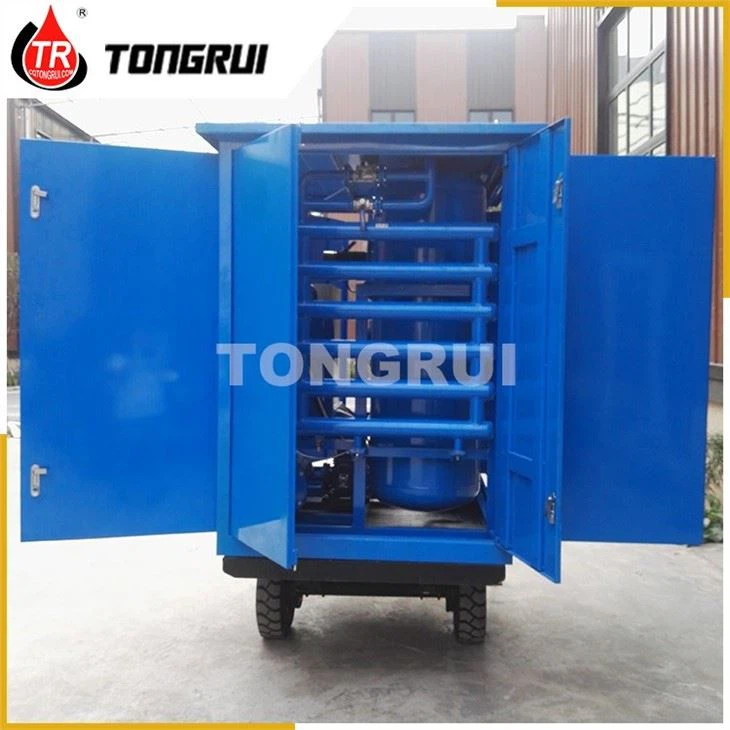

Bilder des Online-Transformatorölfiltersystems:
